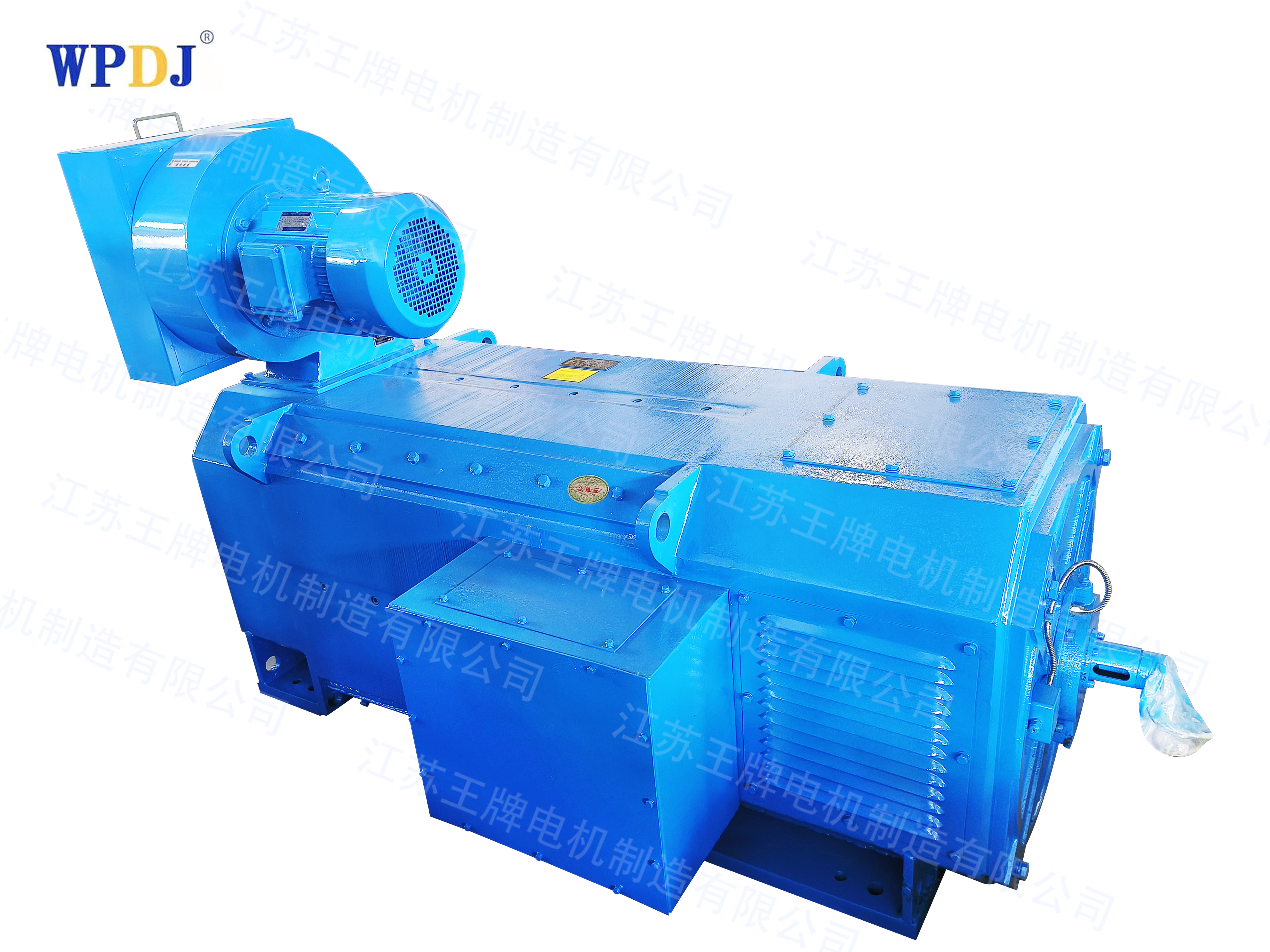

ZFQZ系列频繁起制动直流电动机
一、概述
ZFQZ系列直流电动机中心高:250~450mm，是在Z4系列直流电动机的基础上，采用最新技术设计制造的新产品。电机的转动惯量分别为ZZJ一800和ZZJ一900系列的45%和65%，适应频繁正逆转和频繁起制动的恶劣工况。电机具有优良的过载特性，其最大转矩分别是ZZJ一800和ZZJ一900系列的112%和117%。电机重量仅为ZZJ-800系列的65%。电机通过带底板可达到ZJJ一800和ZJJ一900系列相一致的主要安装尺寸，并可通过协商制成ZZJ一800和ZZJ一900系列相对应的轴伸尺寸，因而可替换ZZJ一800和ZZJ一900系列产品。
电动机的性能、安装形式及技术要求均符合国家标准(GB);外形安装尺寸除底脚孔轴向距离(B尺寸)外，其余均符合国际标准(IEC)。
二、使用条件
1、电机适应于环境空气温度为一30℃~40℃，海拔不超过1000米的场所。
2、电机的供电电源采用静止整流电源，也可采用直流发电机电源。
3、电机的冷却空气中应不含有酸、碱等对电机的绝缘和换向性能有损害的气体。
4、电机可以安装在环境条件比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保护电机正常运转。
5、当电动机采用静止整流电源供电时，整流器的脉波数不应小于6。在额定基速，额定电压和额定负载电流下，电源的峰值纹波因数不超过10%，允许不外接平波电抗器。
四、产品性能
1、电动机的基本工作方式为连续负载(SI)。其它工作制可按表1规定，对技术数据表中的值进行折算。
2、电动机的额定电压有220V、440V两种。对应的技支术数据见表5;根据用户的需要已派生的技术数据见表6。并可派生出其他电压和功率等级的电机，需要在订货货时商定。
3、电动机的励磁方式为他励，励磁电压为180V或310V。根据需要也可派生出其他等级电压。
4、电动机基速时允许按技术数据表规定的最大运行转矩运行，历时60秒。
表1:
| 工作制 Duty | 额定负载的百分数 Percentage of Rated Loding | 工作制 Duty | 额定负载的百分数 Percentage of Rated Loding | |
| S2-30min | 107% | S3-40% | 120% | |
| S2-60min | 100% | S3-60% | 110% |
5、额定电压为220V的电机，可以提高外施电压，使转速增加到额定转速的2倍。此时允许最大运行转矩为额定转矩的1.8倍，历时15秒。
6、额定电压为220V的电机，按技术数据表规定的弱磁转速运行时最大运行转矩为额定转矩的0.6倍，历时15秒。
7、电动机的电流变化率(di/dt)可达到200~250倍额定电流/秒。
五、结构简介
1、电动机的机座为八角形薄钢板迭片结构，具有定子空间利用率高、内部结构紧凑、转动惯量小、重量轻、适应可控硅供电等优点。
2、电动机全部带补偿绕组，使电机有优良的换向性能和过载能力。
3、电动机的绝缘等级为F级，并经无溶剂真空压力浸漆(VPI)处理。绕组绝缘具有良好的绝缘性能和机械强度。
4、换向器为竖板式整体结构，竖板与电枢线圈连接采用钨极惰性气体保护焊(TIG)。
5、电枢铁芯采用斜槽结构，能有效减小振动和噪音。
6、电动机采用滚动轴承及不停机加油结构。
7、电动机的出线盒位置从传动端(轴伸端)视之在机座的右侧(即正盒)，如果用户要求出线盒位于另一侧应注明反盒。
六、结构安装型式、防护等级及冷却方法
1、电动机的安装型式符合GB/T997和IEC34-7《电机结构及安装型式代号》标准。
2、电动机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分级》标准有IP21S、IP23和 IP44。
3、电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》标准有自带鼓风机、管道通风或带空/水冷却器。本系列电动机标准型式的冷却空气入口在电机的传动端(非换向器端)。
4、电动机的防护等级和冷却方法的对应关系见表2。
表2:
| 防护等级 Protection Degree | 冷却方式 Cooling method | |
| 自带鼓风机冷却 | IP21S | IC06 |
| 单管道(冷却空气进风为管道,出风为百叶窗) | IP23 | IC17 |
| 双管道(冷却空气进出均为管道) | IP44 | IC37 |
| 带空水/冷却器冷却 | IP44 | ICW37A86 |
5、各机座号所需的冷却风量、风压及风机电动机的功率等见表3。
6、空/水冷却器循环风机功率、冷却水流量见表4。
7、用户如需其它类型工作制、防护等级、冷却方式和安装型式可另行协商。
表3:
| 机座号 Frame NO. | 风量(m/h) Air Volume | 静压(Pa) Air Pressure | 电机电动机 Breeze machine electricmotor | |||
| 功率(KW) Power | 频率(HZ) Frequency | 三相电压(V) electric voltagé | 极数 Pole | |||
| ZFQZ-250 | 3000 | 1400 | 3.0 | 50 | 380 | 2 |
| ZFQZ-280 | 4000 | 1600 | 4.0 | |||
| ZFQZ-315 | 5200 | 1600 | 5.5 | |||
| ZFQZ-355 | 5200 | 1600 | 5.5 | |||
| ZFQZ-400 | 7200 | 1800 | 5.5 | |||
| ZFQZ-450 | 9000 | 1800 | 7.5 | |||
表4:
| 冷却器型号 | 冷却水流量(m/h) | 电机电动机 Breeze machine electricmotor | |||
| 功率(KW) Power | 频率(HZ) Frequency | 三相电压(V) electric voltagé | 极数 Pole | ||
| KSL-250 | 11 | 4.0 | 50 | 380 | 2 |
| KSL-280 | 12 | 5.5 | |||
| KSL-315 | 13 | 5.5 | |||
| KSL-355 | 15 | 7.5 | |||
| KSL-400 | 18 | 7.5 | |||
| KSL-450 | 19.5 | 11 | |||
七、电动机的附件
根据用户的需要，电动机可以设计成能附装测速发电机、脉冲发生器、离心开关、制动器、测温元件及加热器等的配套产品，具体要求可与本公司协商。
八、订货须知
1、订货前请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据。
2、对产品有特殊要求时，如双轴伸、出线盒位置反盒等，均需在合同中明确注明。
3、如所需品种规格在该样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
4、各类产品除电动机的轴伸键外，所有附件均不在供应范围内，用户如需要附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称规格与数量。
